Remplacement Tableau Électrique Dreux | Mise en Conformité Maison
ElectriZen a remplacé un tableau électrique à porte-fusibles obsolète par un tableau moderne Schneider Electric conforme NF C 15-100 dans une maison acquise récemment à Dreux.
Dépose ancien tableau, installation disjoncteurs modulaires, reprise et réorganisation des circuits existants, ajout d’une coupure de proximité pour alimentation extérieure, remplacement prise endommagée. Intervention sans travaux lourds, installation sécurisée et lisible.
Le Besoin Client
Contexte : Acquisition récente maison existante Dreux, inspection pré-achat révélant installation électrique vétuste nécessitant intervention rapide.
Problématiques identifiées :
Tableau électrique dangereux et obsolète

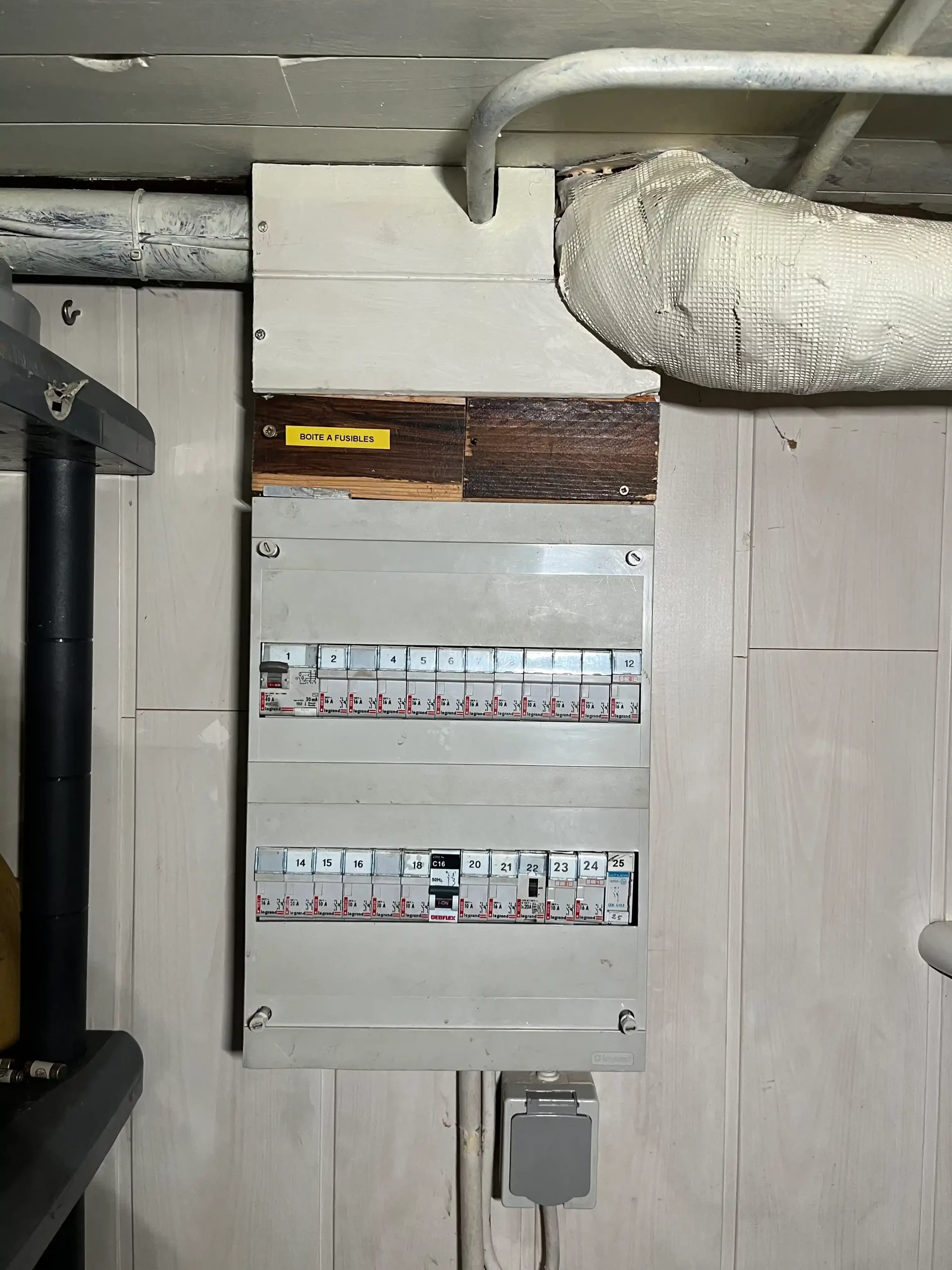

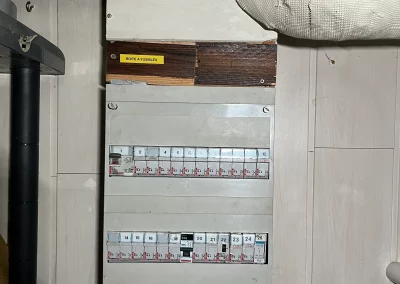

Ancien tableau à porte-fusibles (système années 70-80). Fusibles céramiques à remplacer manuellement à chaque surcharge. Absence de protection différentielle 30mA (risque électrocution). Aucune réserve pour ajout circuits futurs. Non-conformité totale NF C 15-100 actuelle. Risque refus assurance habitation sans mise en conformité.
Installation extérieure défaillante
Prise de courant extérieure hors service (fissurée, contacts oxydés). Alimentation directe depuis tableau sans coupure de proximité. Usage quotidien pour pompe bassin, éclairage jardin, outillage extérieur. Risque électrocution en cas manipulation sous pluie. Impossibilité d’isoler circuit en cas intervention (coupure générale maison obligatoire).
Reprise circuits existants complexe
Câblage ancien non repéré (aucune identification circuits). Mélanges circuits éclairage/prises sur mêmes protections. Sections câbles hétérogènes selon époques installation. Nécessité reprendre sans tout recâbler (budget limité, pas de gros œuvre souhaité).
Urgence sécurité pour emménagement
Famille avec enfants devant emménager sous 3 semaines. Besoin installation fiable immédiatement opérationnelle. Volonté dormir tranquille sans crainte incident électrique. Exigence clarté pour maintenance future (propriétaires non-experts).
Vision pragmatique
Sécurisation maximale à budget maîtrisé. Pas de rénovation complète (câblages muraux conservés si état correct). Priorité absolue : protection personnes et conformité réglementaire. Infrastructure évolutive pour futurs ajouts (cuisine équipée, climatisation).
Notre Solution
Équipement installé

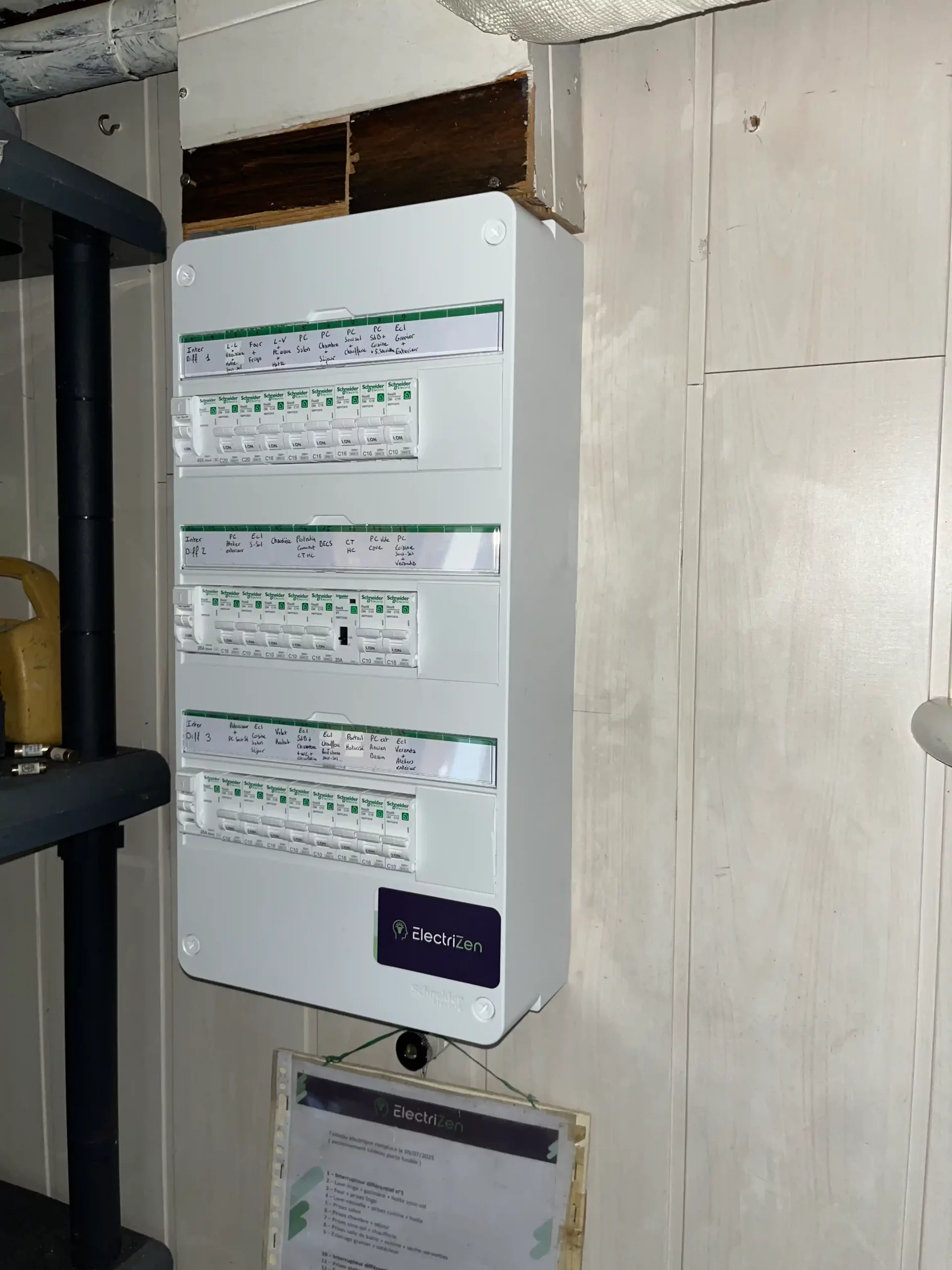

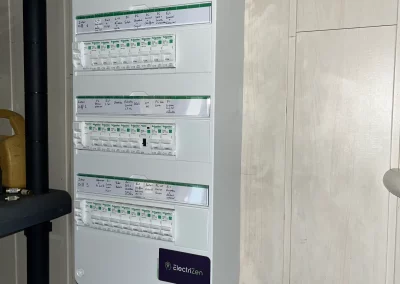

Nouveau tableau électrique Schneider Electric
Coffret 3 rangées 13 modules (39 emplacements). Disjoncteur de branchement différentiel 500mA sélectif en tête. 2 interrupteurs différentiels 30mA Type A (32A) pour protection personnes. 2 interrupteurs différentiels 30mA Type AC (40A) pour circuits généraux. Disjoncteurs divisionnaires magnéto-thermiques selon circuits (10A éclairage, 16A prises, 20A spécialisés, 32A cuisson). Réserve 8 modules libres pour extensions futures. Étiquetage professionnel de chaque circuit (repérage clair).
Protection extérieure renforcée
Coffret étanche IP65 saillie extérieur avec disjoncteur différentiel 30mA Type A dédié. Permet coupure locale sans couper maison entière. Nouvelle prise de courant 16A 2P+T norme NF étanche IP55 (usage extérieur permanent). Câble alimentation 3G2,5mm² enterré gaine ICTA orange depuis tableau principal.
Travaux réalisés
Phase 1 : Diagnostic et préparation
Inspection complète installation existante : état câbles, sections, repérage circuits. Tests isolement et continuité sur chaque départ. Identification circuits à conserver / à reprendre / à séparer. Schéma de reprise établi (plan futur tableau). Liste matériel établie (Schneider Electric gamme Resi9 retenue : fiable, évolutif, garantie 10 ans). Commande équipements + planification intervention (1 journée, coupure EDF coordonnée).
Phase 2 : Dépose ancien tableau

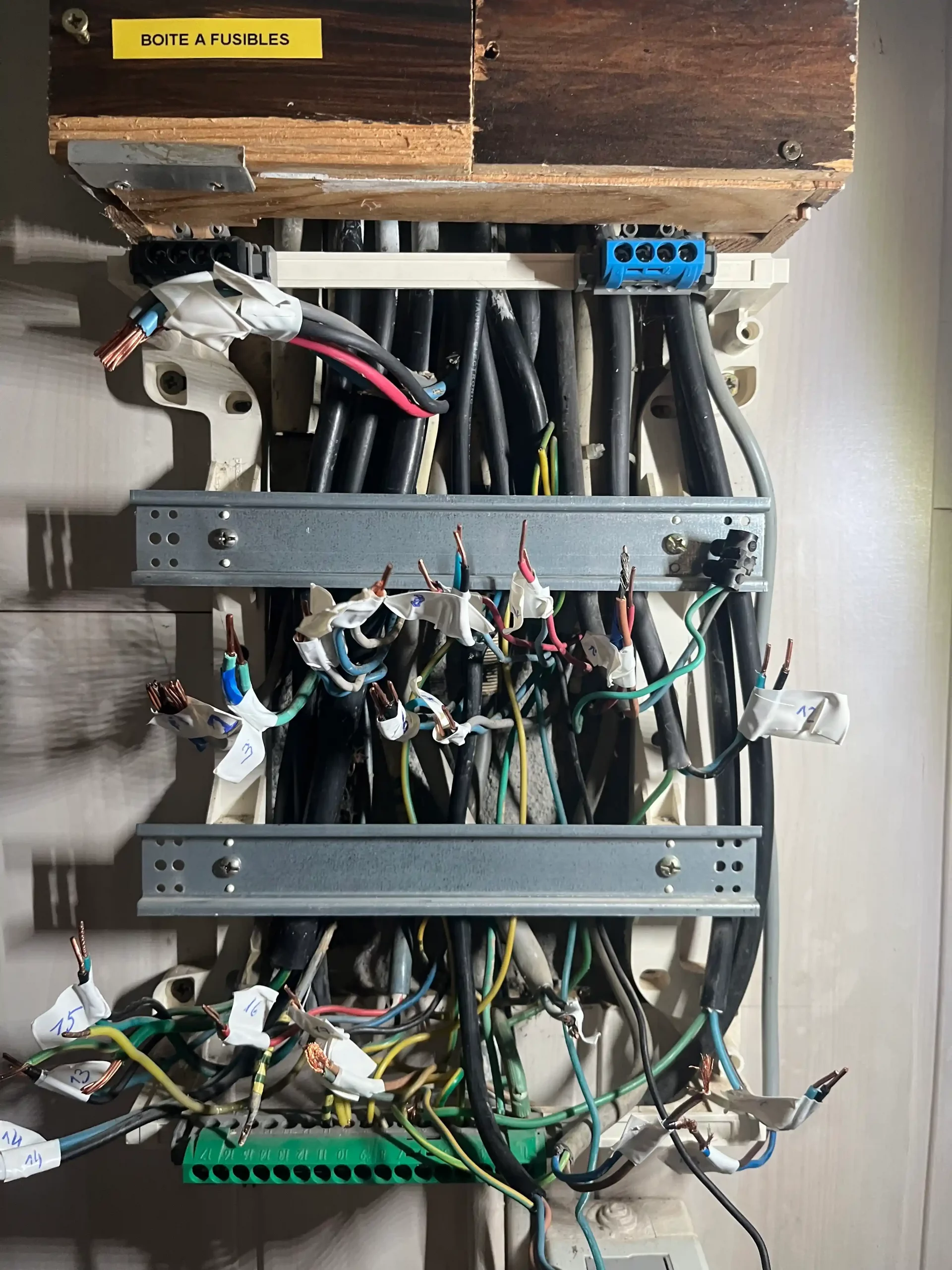

Coupure générale installation (disjoncteur EDF). Démontage ancien tableau porte-fusibles. Repérage méthodique de chaque câble arrivant (étiquettes provisoires numérotées). Vérification état embouts câbles (recoupage si oxydés). Nettoyage zone tableau (poussières, anciennes fixations). Préparation support nouveau tableau (fixation murale renforcée si besoin).

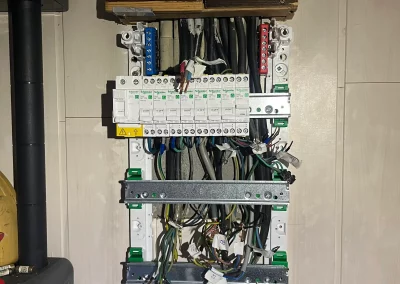

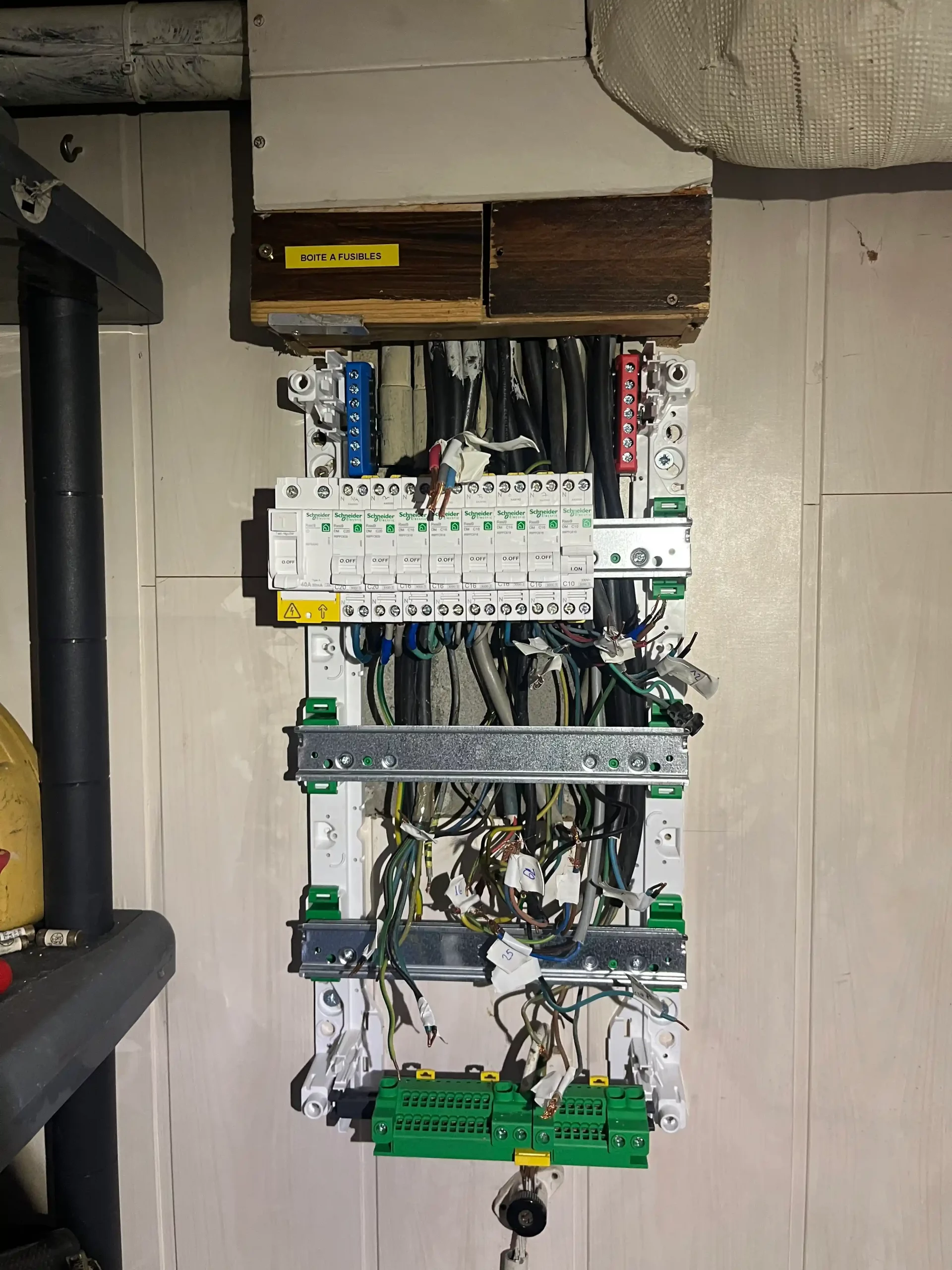

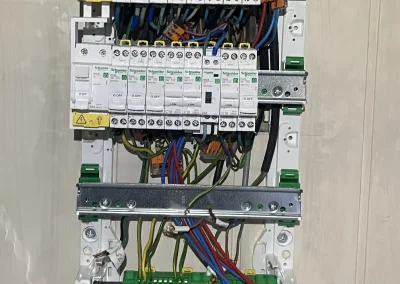

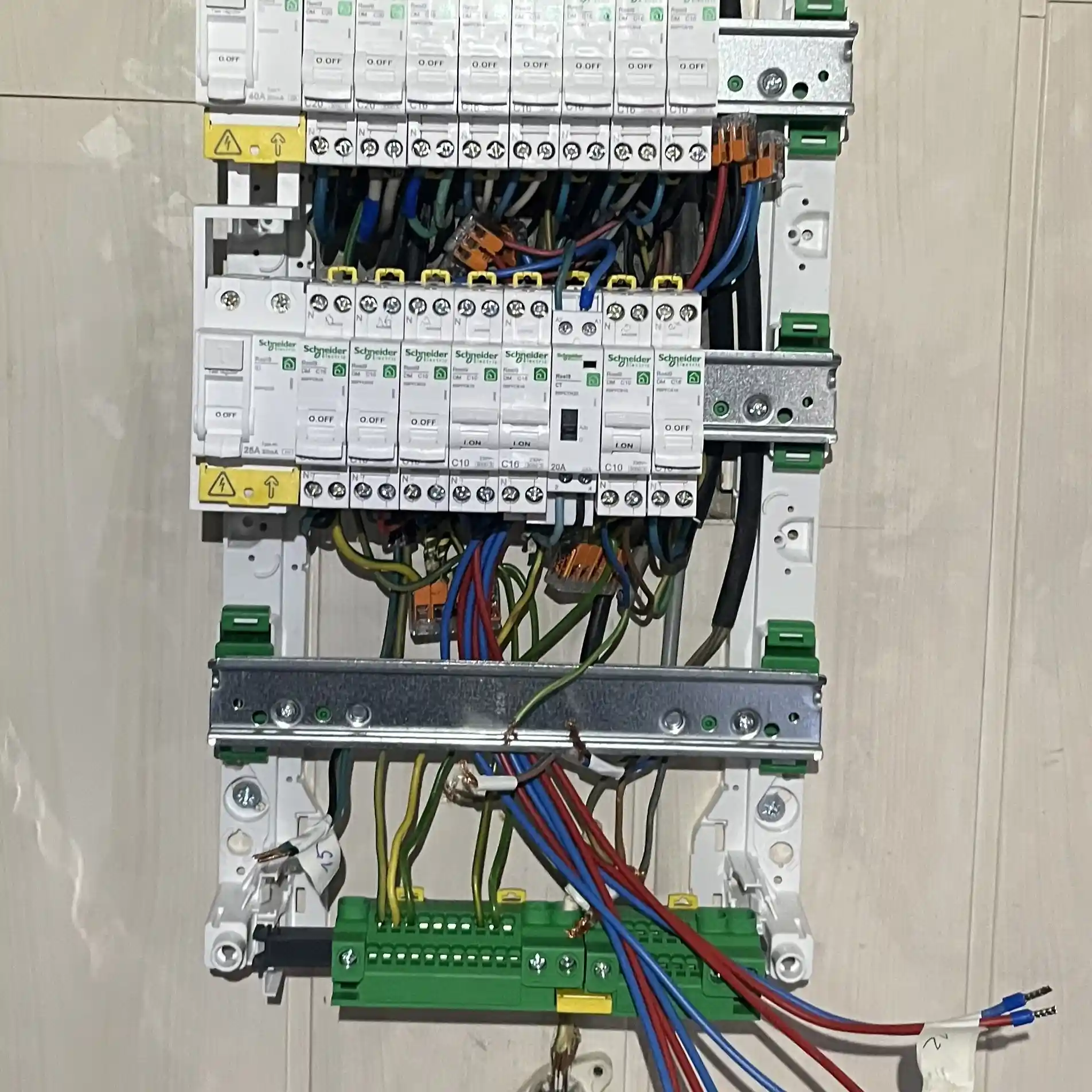

Phase 3 : Installation nouveau tableau
Fixation coffret Schneider Electric au mur (chevilles adaptées support). Montage rails DIN et peignes de raccordement horizontal. Installation disjoncteur branchement + différentiels 30mA selon schéma. Pose disjoncteurs divisionnaires par circuits (éclairage, prises, spécialisés). Raccordement peignes alimentation (phase/neutre) pour distribution. Vérification serrage (couples conformes recommandations constructeur).
Phase 4 : Reprise circuits existants
Raccordement méthodique de chaque départ sur disjoncteur approprié. Séparation circuits initialement mélangés (ex: éclairage + prises chambre → 2 circuits distincts). Répartition équilibrée sur 2 interrupteurs différentiels (éviter tout sur même différentiel). Raccordement terre générale (barrette terre cuivre). Étiquetage définitif chaque circuit (ex: « Prises séjour », « Éclairage étage », « Four », « Lave-linge »). Protection gaines passage tableau (embouts isolants).
Phase 5 : Installation protection extérieure
Passage câble 3G2,5mm² depuis tableau principal vers extérieur (percement mur, gaine ICTA). Pose coffret étanche IP65 en saillie mur extérieur (hauteur 1,50m, zone abritée). Installation disjoncteur différentiel 30mA Type A dans coffret. Raccordement nouvelle prise étanche 16A IP55. Tests étanchéité coffret (joints corrects, vis inox). Vérification déclenchement différentiel (test bouton, mesure temps).

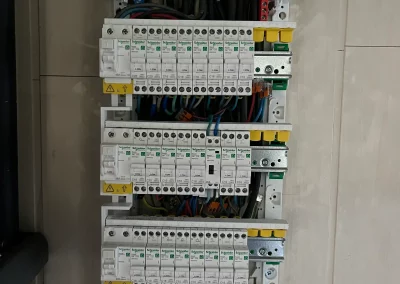

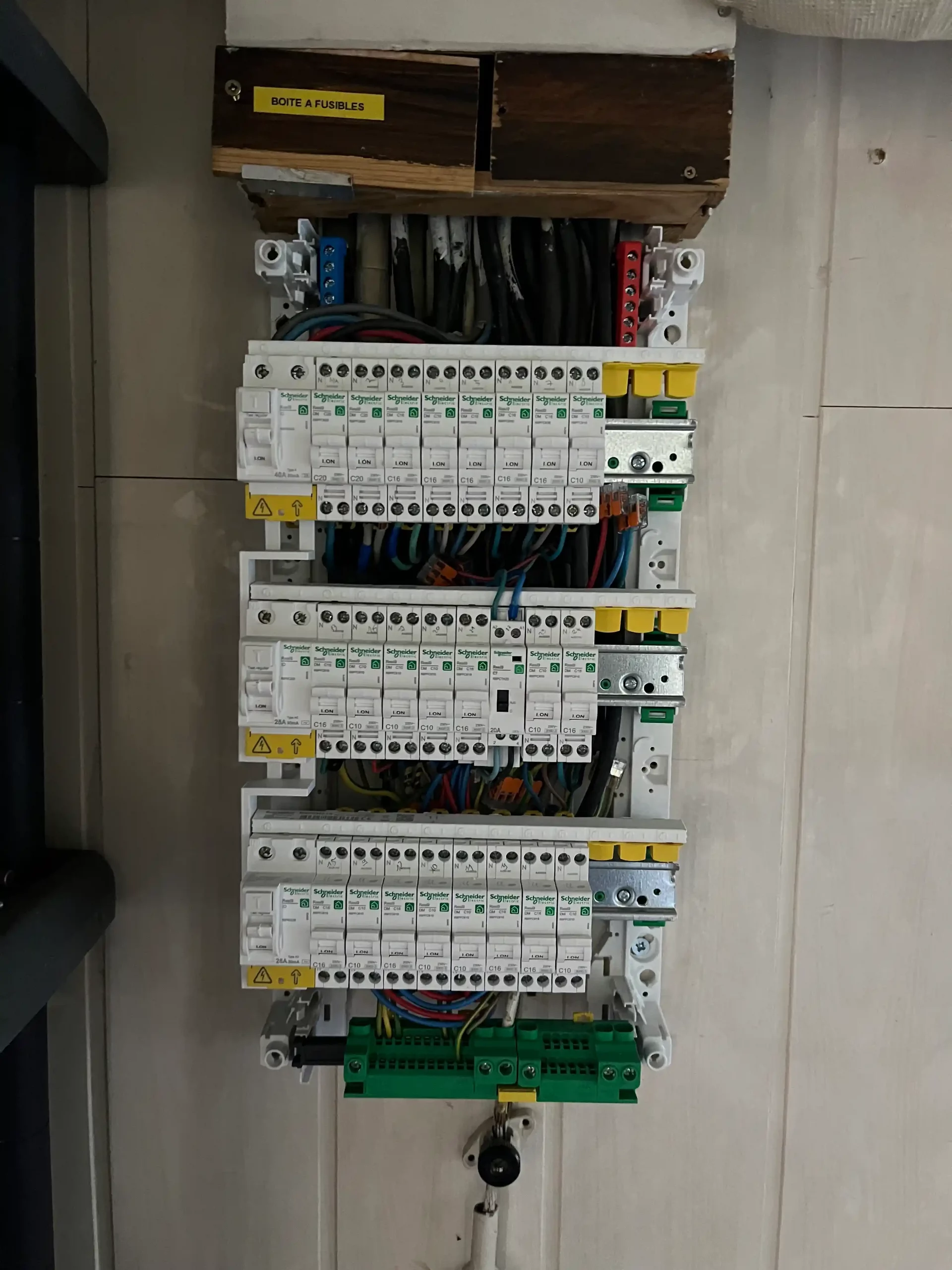

Phase 6 : Tests et mise en service
Tests isolement global (mégohmmètre 500V) : >1 MΩ validé. Vérification continuité terre sur toutes prises. Tests déclenchement différentiels (bouton test + appareil contrôle). Simulation défaut chaque circuit (vérification disjoncteur correct déclenche). Remise sous tension progressive (circuit par circuit). Contrôle tensions phase/neutre, phase/terre (230V ±10%). Vérification polarité toutes prises (testeur prise). Tests charge réelle (appareils client branchés, consommation normale). Remise schéma unifilaire + notice Schneider + certificat conformité.
Les résultats mesurés après 12 mois
✅ Sécurité immédiate garantie
Protection différentielle 30mA active sur toute installation (détection fuite courant <30ms). Disjoncteurs adaptés à chaque circuit (fin surcharges fusibles brûlés). Terre vérifiée et opérationnelle. Famille emménagée en toute sérénité, aucun incident en 10 mois.
✅ Conformité NF C 15-100 validée
Installation conforme réglementation actuelle. Certificat de conformité remis (nécessaire assurance habitation). Accepté sans réserve par assureur. Valorisation patrimoine immobilier (diagnostic électrique futur positif).
✅ Clarté et maintenance facilitée
Étiquetage professionnel : propriétaire identifie immédiatement circuit concerné si problème. Plus de recherche aléatoire fusible grillé. Réserve modules libres : ajout circuits futurs simple (climatisation prévue 2025, cuisine équipée 2026). Schéma unifilaire remis : intervention future électricien facilitée.
✅ Extérieur sécurisé et autonome
Coupure locale prise jardin (plus besoin couper maison entière pour intervenir). Prise étanche IP55 : usage sous pluie sans risque. Pompe bassin, éclairage, tondeuse branchés en sécurité. Différentiel dédié 30mA extérieur : protection renforcée (humidité, chocs outils).
✅ Installation évolutive
8 modules réserve tableau : prêt pour ajouts (véhicule électrique, pompe à chaleur, climatisation, domotique). Architecture circuits permet extension sans refonte. Matériel Schneider standardisé : ajout modules futurs compatible garantie.
✅ Budget maîtrisé sans gros œuvre
Câblages muraux conservés (état vérifié correct). Pas de saignées, pas de reprises peinture. Intervention 1 journée seulement. Investissement ciblé sur sécurité (tableau + extérieur) sans dépenses superflues.
